Установка жесткого диска форм-фактора 2,5" в 3,5"-й отсек
Постановка задачи
2,5-дюймовый жесткий диск нужно вставить в стандартный отсек настольного компьютера, предназначенный для диска форм-фактора 3,5"
Решение

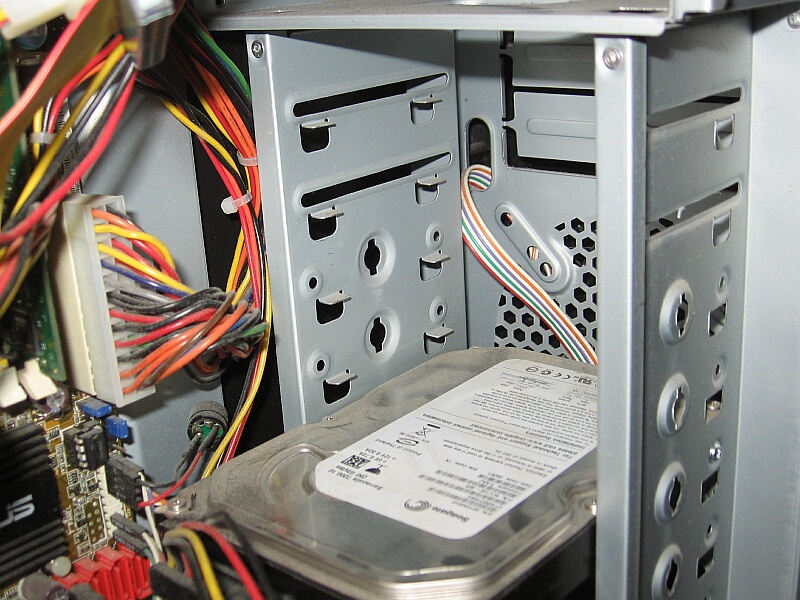

Идея решения проста - изготовить специальный держатель, наподобие существующих (жаль только, что такое добро у нас мало где продают...).Размер стандартного 3,5"-отсека составляет 1 на 4 дюйма (глубина засисит от конкретного корпуса)
Оказывается, что 1 дюйм - очень хороший размер - хотя бы потому, что именно такова высота стандартного профиля для монтажа гипсокартона. Такой профиль достаточно прочен, но сталь, из которой он изготовлен, еще достаточно тонка, чтобы ее можно было спокойно резать ножницами по металлу.
Итак, шаг первый - вырезаем кусочек профиля длинной около 10 см.

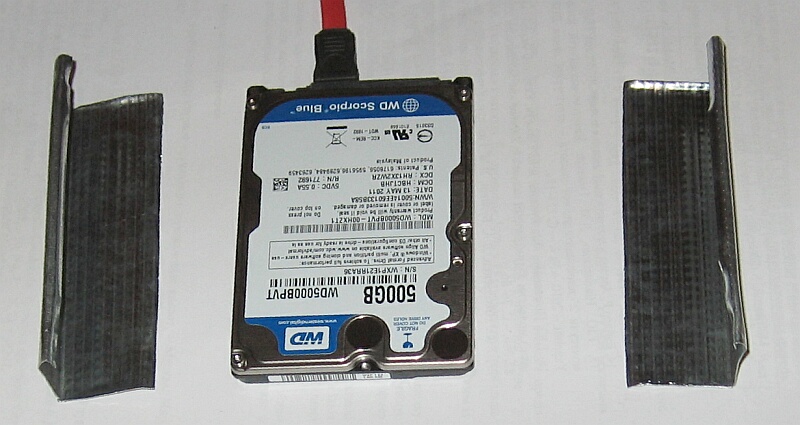

Затем разрезаем его вдоль на две равные части

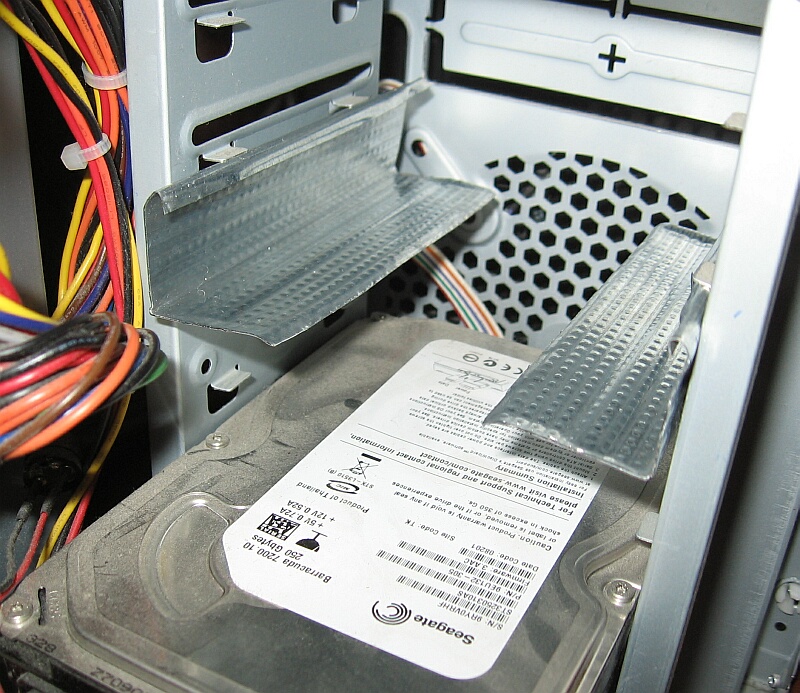

Благодаря своему удачному 1-дюймовому размеру эти части прекрасно входят в отсек для 3,5"-жесткого диска
Эти две части составят основу нашего держателя.

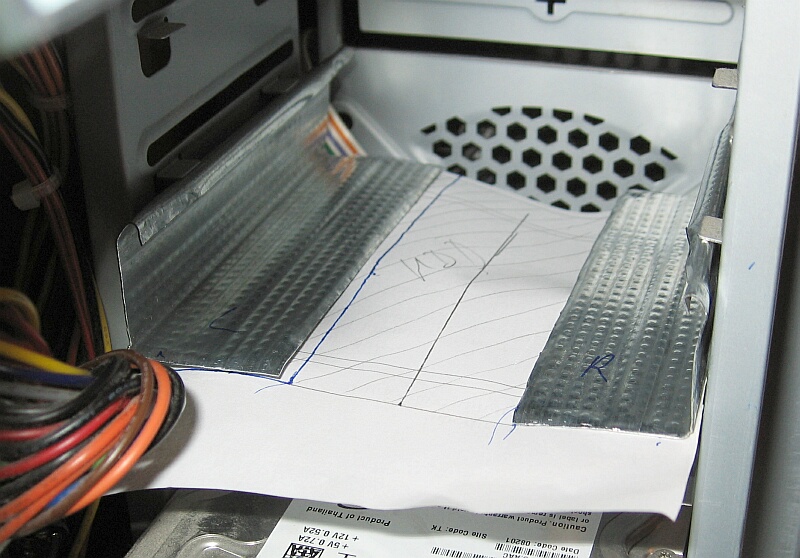

Для разметки удобно двухсторонним скотчем приклеить к ним, плотно "установленным" в 3,5"-отсек, максимально плоский кусочек бумаги, на которой отметить края держателей.
На самих держатиелях отмечаем места для отверстий под винты, которыми они будут держаться в 3,5"-слоте.
Затем бумагу можно снять и перенести на нее положения крепежных отверстий Вашего 2,5"-диска, так сказать "с натуры".

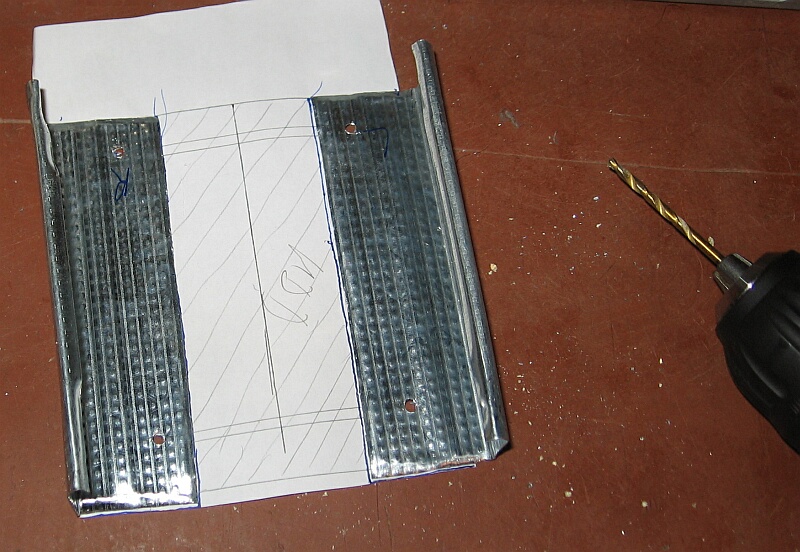

Далее - приклеить на место точно спозиционировав по нарисованным краям металлических держателей и, используя разметку с обоих частей бумаги, просверлить отверстия под крепежные винты
Снова ставим в 3,5"-слот и убеждаемся, что все отверстия просверлены в правильных местах

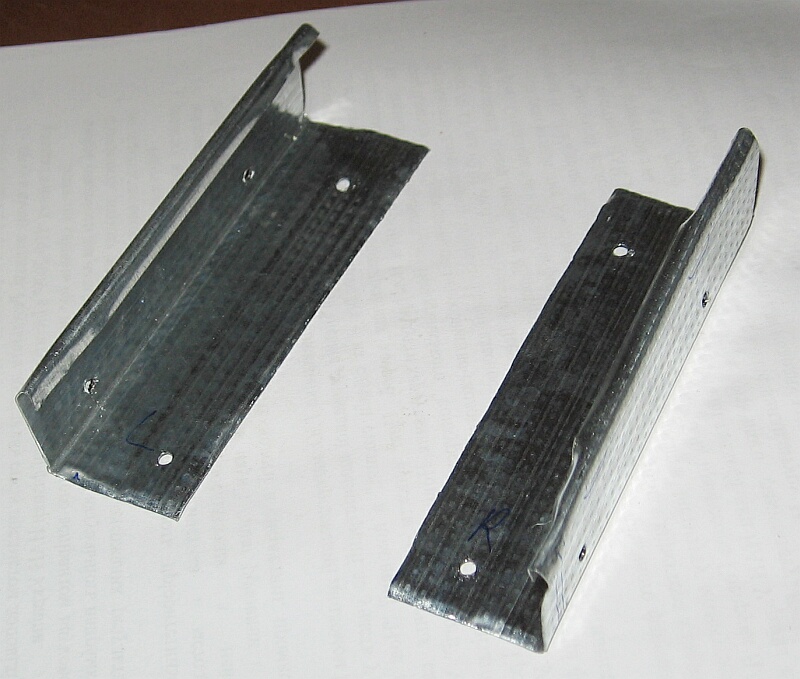

Получилось практически готовое изделие:
Однако, привинчивать 2,5"-жесткий диск напрямую к металлу не удобно - это черевато замыканиями на плате, а также не всегда можно найти достаточно винты которкие (до 5 мм длинной) винты. Винты, кстати, нужны М3 (диаметр 3 мм).
Здесь выручат втулки, которые удобно изготовить из толстой резины. Такие "внутло-шайбы" заодно будут демпфировать возможные вирбации от устанавливаемого жесткого диска.

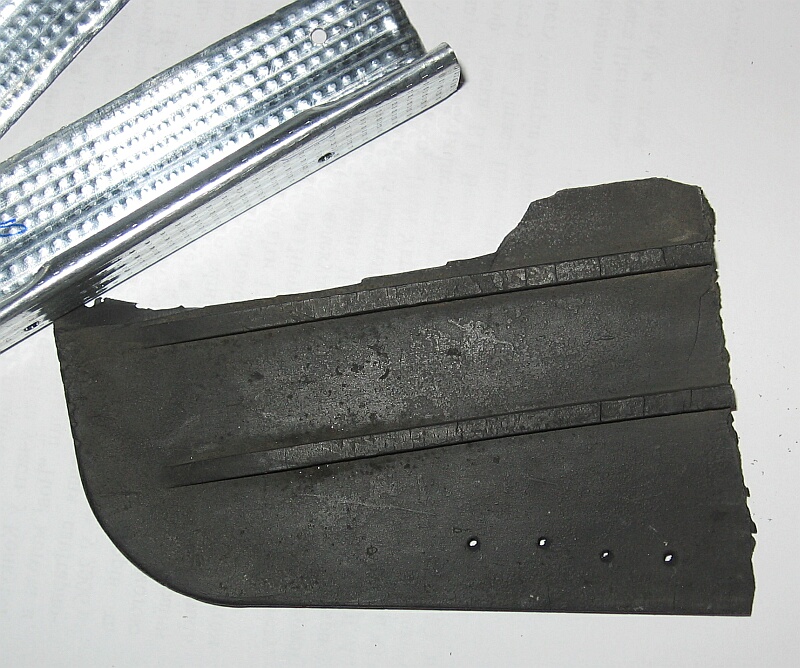

Итак, сверлим в резине 4 отверстия

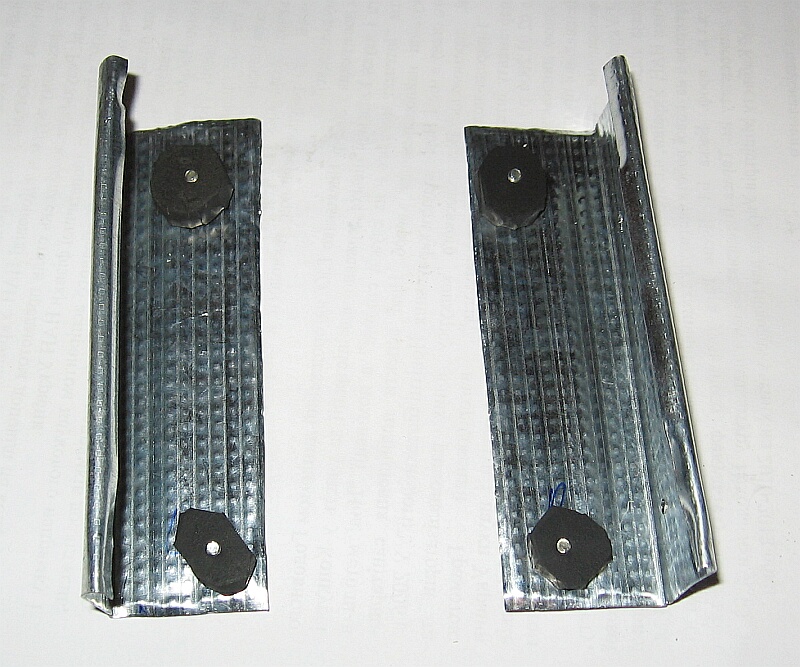

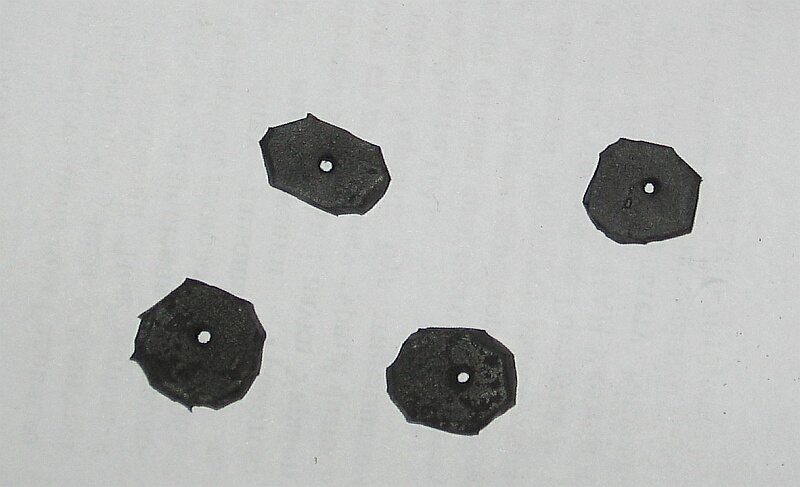

И вырезаем из нее нечто вроде шайб
Вот как выглядят винты для крепления 2,5"-жесткого диска с накреченными на них резиновыми шайбами:

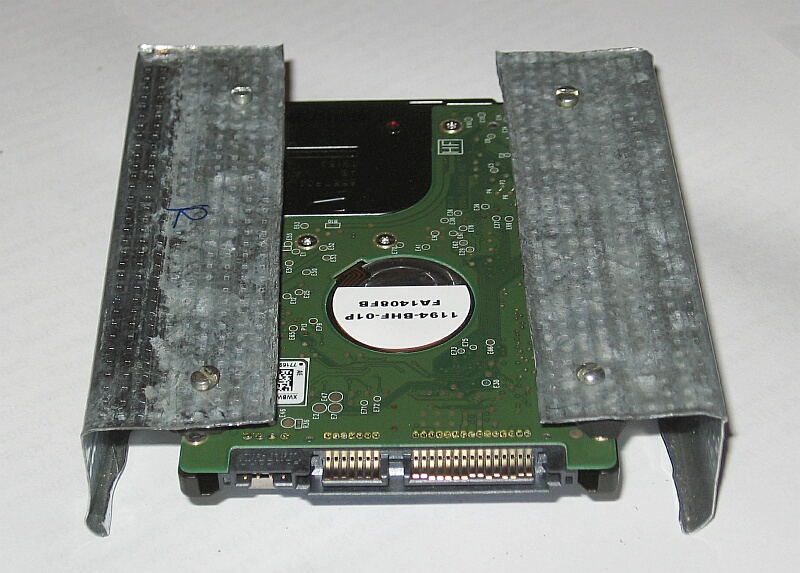

Наконец, крепим наш 2,5"-винт к изделию при помощи 4 винтов М3

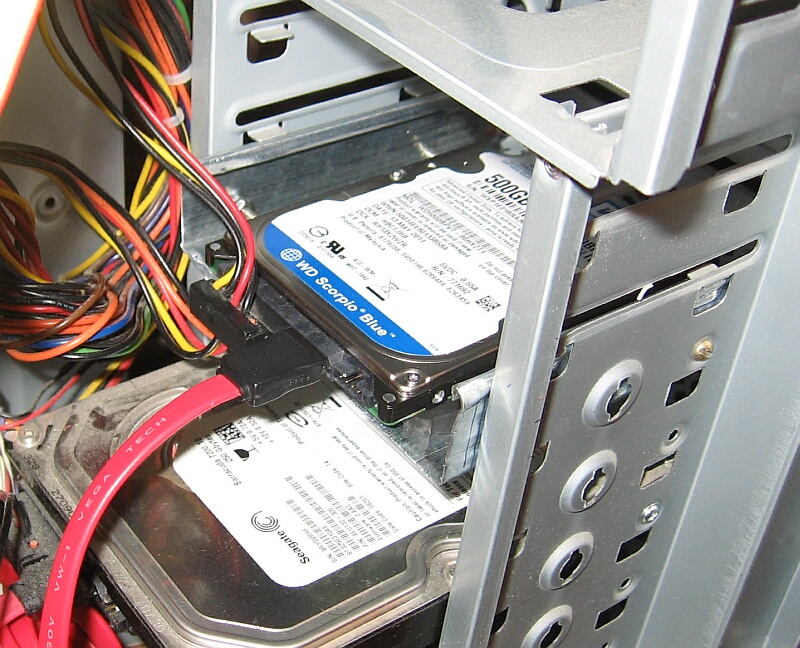

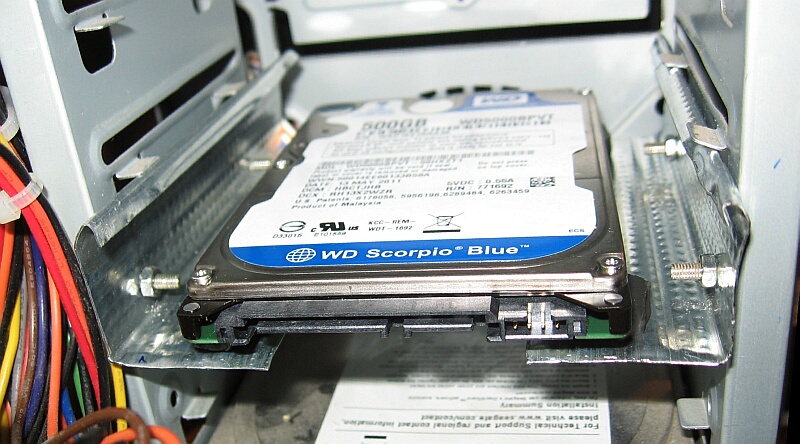

Осталось "впихнуть" получившуюся конструкцию в 3,5"-слот и закрепить ее там 4 винтами с гайками:
Результат
Вуа-ля
(c) TimN, 04.11.2011
